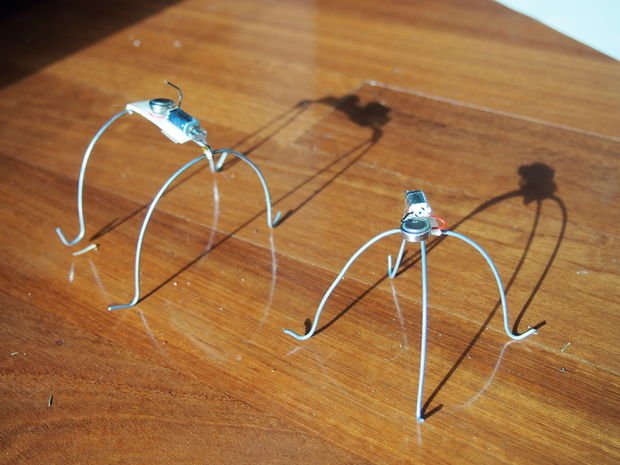

Простой робот своими руками

brodude.ru_2.12.2014_2wTB46A4PozZf
Новый год принято считать семейным праздником, когда под одной крышей собирается толпа родственного народа от мала до велика. Это отличный момент для того, чтобы продемонстрировать своим младшим братьям, племяннику или собственному ребенку, что руки у тебя растут из правильного места. А какой мальчишка не любит роботов? Эй, не таких, что можно купить в детском магазине, если продать почку. Мы рассмотрим самодельный и простой вариант, который позволит развлечь себя, окружающих и в последствии станет забавным подарком для весьма неприхотливого мальца.

1.

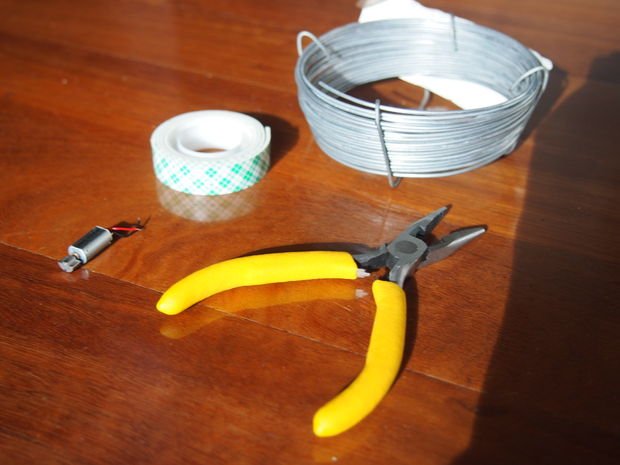

Тебе понадобятся:
brodude.ru_2.12.2014_EW10h3E7eM5Mx

  • проволока;
  • клейкая лента для наружных работ (вспененная);
  • вибрационный электродвигатель;
  • плоскогубцы с длинными губками;
  • паяльник и припой;
  • аккумулятор (любого размера);
  • обычный скотч;
  • тонкий провод для крепежа.



2.

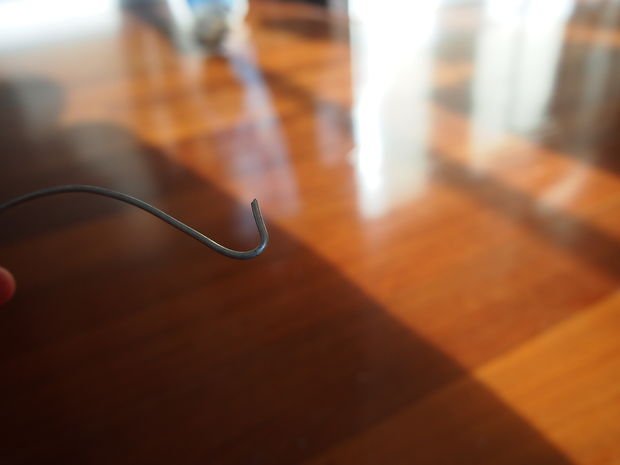

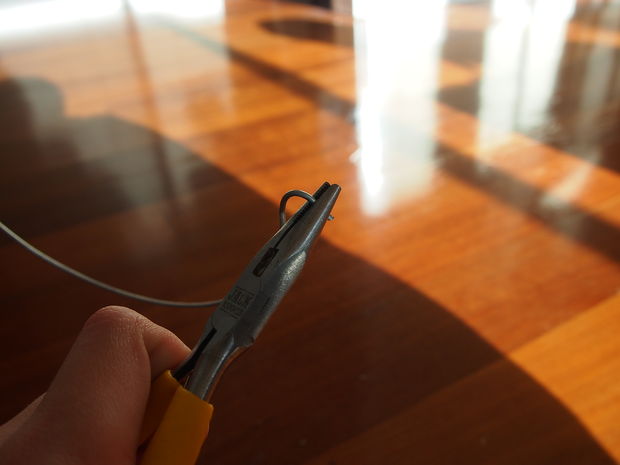

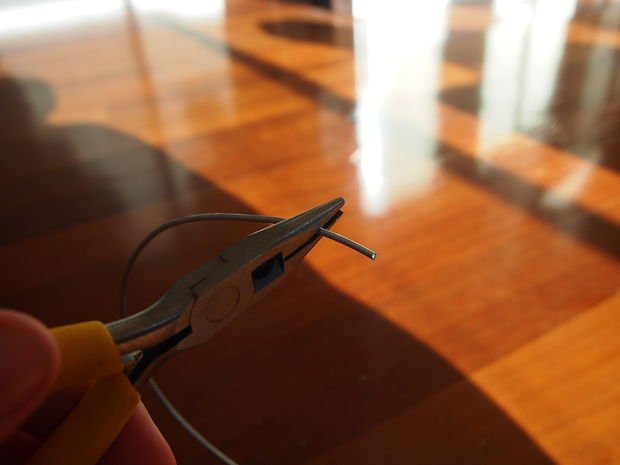

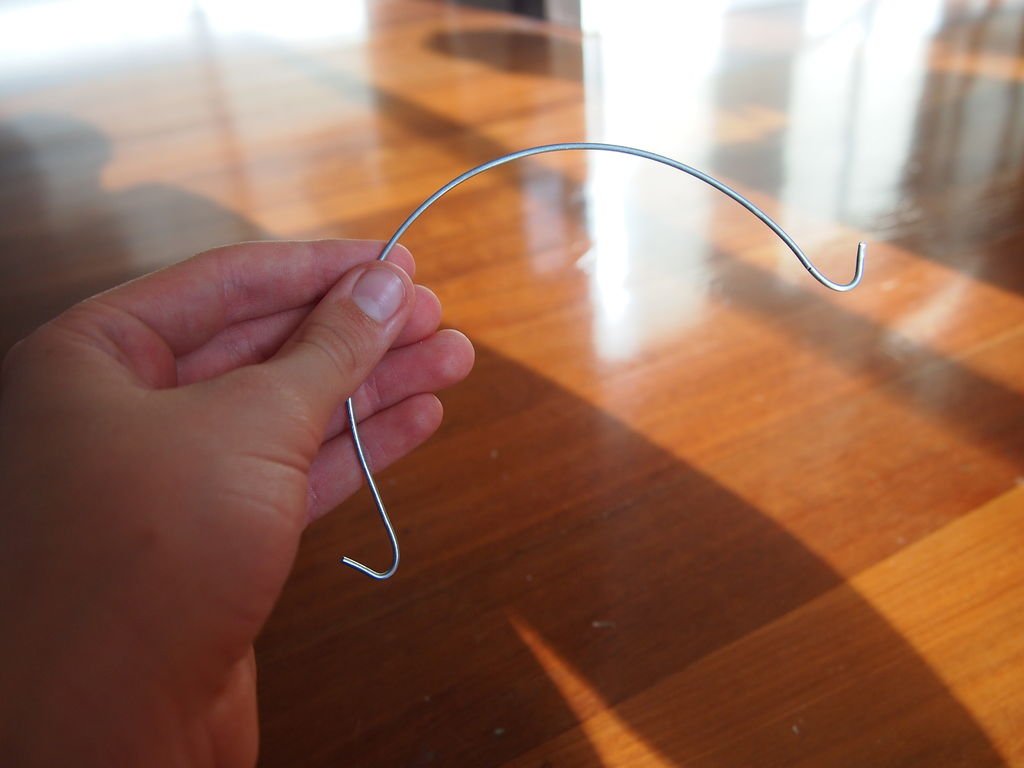

Нарежь проволоку нужной тебе длины в зависимости от того, какого размера будет изделие. Согни ее, как показано на фото. Это каркас и «ноги» твоего робота.

3.

Скрести куски проволоки и спаяй их между собой, чтобы сделать соединение прочным. Закрепи два полукруга на концах прямого куска проволоки. Спаяй их. Эти соединения обматывать тонкой проволокой не требуется.

4.

Теперь собираем электронную начинку робота:

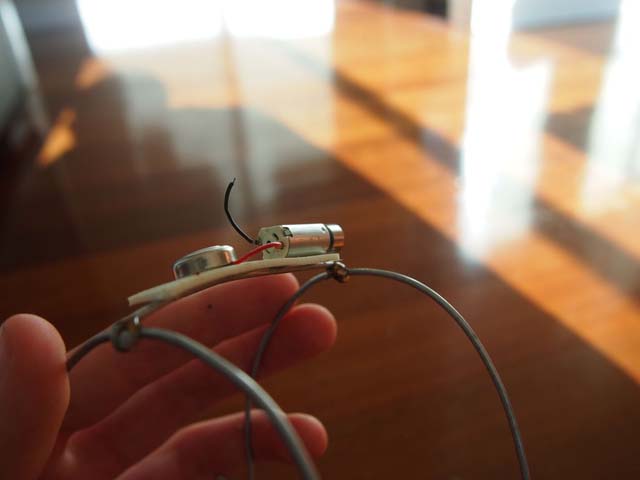

Верхняя «мостовая» часть

Положи кусок вспененной ленты на верхнюю часть провода, соединяющего два полукруга вместе. Закрепи двигатель на клейкой стороне таким образом, чтобы грузик на валу не касался ленты. Необходимо, чтобы он мог свободно вращаться. Положительный (красный) провод приклеен к самоклеющейся ленте, и сверху приклеен аккумулятор. Отрицательный (черный) провод приклеен скотчем к верхней части аккумулятора. Чтобы отключить его, надо снять ленту с черного провода.

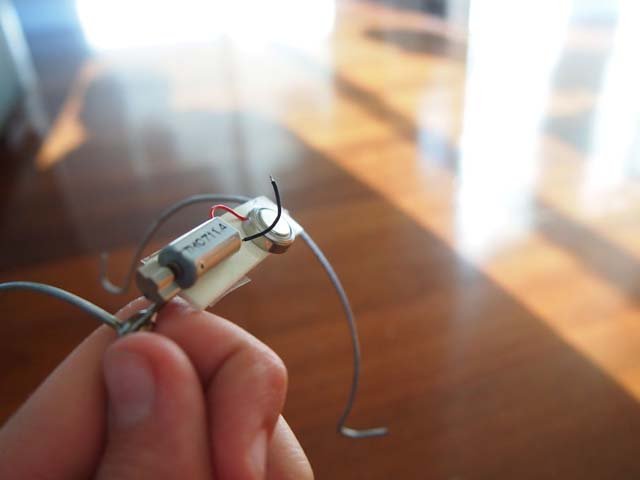

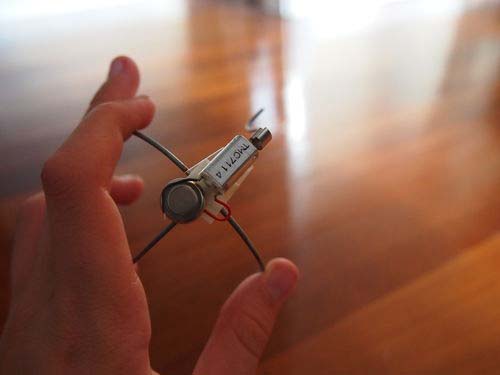

«Крестообразная часть»
Положи квадрат самоклеющейся ленты на пересечение полукруглых проводов. Одна часть двигателя должна быть приклеена, а другая – с грузом – висеть в воздухе. Положительный (красный) провод тоже должен находиться на самоклеющейся ленте и быть прижат батареей (аккумулятором) сверху. Отрицательный (черный) должен быть приклеен скотчем к верхней части аккумулятора. Чтобы отключить его, надо снять ленту с черного провода.

5.

brodude.ru_2.12.2014_ekoWe3ky9yNFL

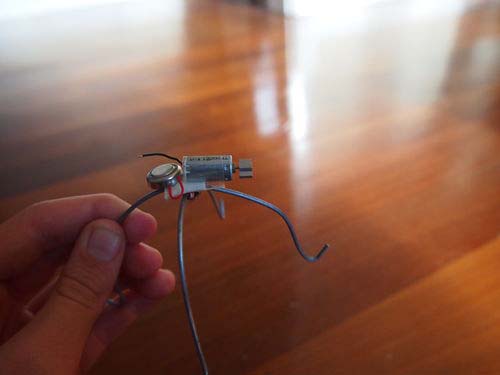

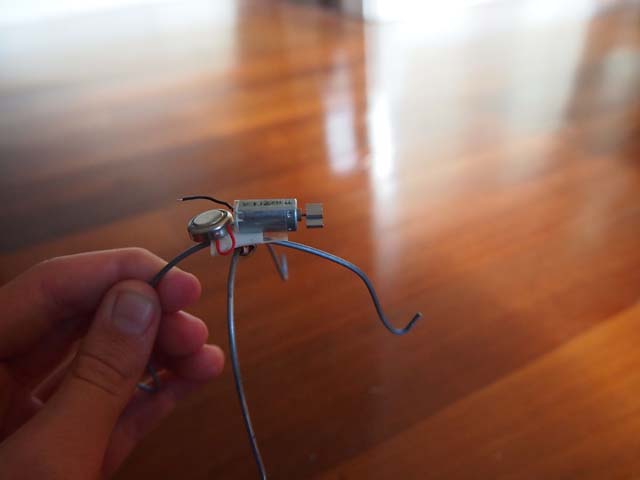

Ну, пришло время испытать своего «Франкенштейна». Поставь робота на гладкую поверхность и смотри, как он будет медленно кружиться вокруг своей оси столько, насколько хватит батареи. Ну, и каково качество исполнения?
